پروژه تحلیل و طراحی سازه های بتنی و فولادی با نرم افزار ETABS
اگر به دنبال طراحی سازه با ETABS به صورت دقیق، آییننامهای و اجرایی هستید، این خدمت برای پروژههای دانشجویی، دفتر فنی و پروژههای واقعی ساختمانی ارائه میشود.هدف ما صرفاً مدلسازی نیست؛ بلکه تحلیل دقیق، کنترلهای کامل آییننامهای، طراحی اقتصادی و قابلیت اجرای پروژه در واقعیت است. در ادامه، روند انجام کار به صورت مرحلهبهمرحله و شفاف توضیح داده شده است.
خدمات طراحی سازه با ETABS
- مدلسازی کامل سازههای بتنی و فولادی
- طراحی قاب خمشی متوسط و ویژه
- طراحی و جانمایی دیوار برشی بتنی و حرفهای
- طراحی سیستم مهاربندی فولادی (همگرا و واگرا)
- تنظیم مشبندی اصولی برای دیوارها و دالها
- اعمال بارگذاری ثقلی، زلزله و باد
- انجام انواع تحلیلهای سازهای
- کنترل کامل ضوابط آییننامهای
- طراحی تیر، ستون، دیوار برشی و مهاربند
- بهینهسازی اقتصادی مقاطع
- ارائه فیلم آموزشی کوتاه از پروژه
- امکان جلسه حضوری برای پروژههای تهران
روند انجام طراحی در ETABS
بررسی معماری و انتخاب سیستم باربر جانبی
در این مرحله پلان از نظر:
- نامنظمی هندسی
- بازشوها و کنسولها
- رفتار پیچشی
- محدودیتهای اجرایی
بررسی میشود و سپس یکی از سیستمهای زیر پیشنهاد میشود:
- قاب خمشی
- سیستم دوگانه
- قاب مهاربندی فولادی
مدلسازی سهبعدی دقیق سازه
مدل با دقت بالا ساخته میشود:
- تعریف مصالح و مقاطع اولیه منطقی
- محوربندی دقیق
- تعریف دیافراگمها
- اعمال ضرایب ترکخوردگی
- تعریف شرایط تکیهگاهی
در صورت استفاده از دیوار برشی:
- جانمایی بهینه برای کاهش پیچش
- تعریف Pier و Spandrel
- تنظیم مشبندی مناسب جهت دقت تحلیل
در صورت استفاده از مهاربند:
- انتخاب نوع مهاربند (CBF یا EBF)
- کنترل طول مؤثر
- مدلسازی رفتار اتصال
تنظیم مشبندی (Meshing)
برای افزایش دقت تحلیل:
- اندازه مش متناسب با ابعاد عضو انتخاب میشود
- تمرکز تنش اطراف بازشوها کنترل میشود
- از ریزمش غیرضروری جلوگیری میشود
- اتصال صحیح دیوار به تیر و دال بررسی میشود
انواع تحلیلهای قابل انجام در ETABS
بسته به نوع پروژه، امکان انجام تحلیلهای زیر وجود دارد:
- تحلیل استاتیکی خطی
- تحلیل دینامیکی طیفی (Response Spectrum)
- تحلیل P-Delta (اثر مرتبه دوم)
- تحلیل غیرخطی (در پروژههای خاص)
انتخاب نوع تحلیل بر اساس ضوابط پروژه و سطح اهمیت ساختمان انجام میشود.
سوالی دارید با ما تماس بگیرید؟
همیشه آماده مشاوره و راهنمایی شما هستیم.
کنترل های آیین نامه ای و تخصصی انجام شده
این بخش یکی از مهمترین مراحل کار است و شامل موارد زیر میشود:
کنترل پریود تحلیلی (T مودال)
- استخراج پریود مود اول از تحلیل مودال
- مقایسه با پریود تجربی آییننامه
- کنترل عدم تجاوز از حدود مجاز
کنترل قاعده 100-30
- اعمال همزمان نیروی زلزله در دو جهت اصلی
- مقایسه با پریود تجربی آییننامه
- کنترل پاسخ سازه در بحرانیترین حالت
کنترل مشارکت جرمی مودها
- بررسی درصد مشارکت جرمی در دو جهت اصلی
- اطمینان از پوشش حداقل مشارکت موردنیاز
کنترل دریفت طبقات
- بررسی تغییرمکان نسبی طبقات
- مقایسه با حد مجاز آییننامه
کنترل پیچش اتفاقی
- بررسی جابجایی مراکز جرم و سختی
- اعمال eccentricity آییننامهای
کنترل P-Delta
- بررسی اثرات مرتبه دوم
- اطمینان از پایداری سازه
کنترل نامنظمیها
- نامنظمی جرمی
- نامنظمی سختی
- نامنظمی پیچشی
- کنترل توزیع برش در ارتفاع
کنترل اثر بار ثقلی در تحلیل دینامیکی (50٪ و 25٪)
- لحاظ کردن 50٪ بار زنده در جرم مؤثر
- کنترل اثر 25٪ بار زنده در برخی کاربریها (طبق ضوابط)
- بررسی تأثیر بار ثقلی در پاسخ مودال
طراحی اعضای سازه ای
طراحی تیرها: کنترل خمشی و برشی
طراحی ستونها: کنترل اندرکنش محوری–خمشی
طراحی دیوار برشی: کنترل برش، خمش و نسبت آرماتور
طراحی مهاربند: کنترل نیروی محوری و لاغری
در پایان، یک مرحله بهینهسازی انجام میشود تا مقاطع اقتصادی و قابل اجرا باشند.
طراحی دستی سازه (در صورت نیاز پروژه)
در کنار طراحی نرمافزاری با ETABS، در صورت نیاز پروژه، امکان انجام طراحی دستی و کنترلهای تحلیلی مستقل نیز وجود دارد. این بخش بهویژه برای پروژههای دانشگاهی، پایاننامهها و کنترل مضاعف پروژههای اجرایی کاربرد دارد.
موارد قابل انجام در طراحی دستی:
- محاسبه دستی برش پایه زلزله
- محاسبه توزیع نیروی جانبی در ارتفاع
- کنترل دستی دریفت طبقات
- محاسبه تقریبی پریود سازه و مقایسه با پریود تحلیلی
- کنترل تقریبی اندرکنش ستون
- طراحی دستی تیر بتنی (خمشی و برشی)
- طراحی دستی ستون (کنترل محوری–خمشی)
- کنترل دستی دیوار برشی
- محاسبه تقریبی پریود سازه و مقایسه با پریود تحلیلی
- کنترل دستی مهاربند فولادی
هدف از این بخش افزایش اطمینان طراحی، ارائه مستندات دانشگاهی و دفاع علمی از نتایج نرم افزار می باشد. در صورت سفارش، محاسبات دستی به صورت مرتب و قابل ارائه تهیه میشود.
تحویل نهایی پروژه
کارشناسان گروه سیویل رایز از ابتدا تا انتهای پروژه در کنار شما خواهند بود و با دادن مشاوره های هدفمند خیالتان را از بابت انجام صحیح پروژه راحت خواهد کرد.
- فایل نهایی ETABS
- خروجی طراحی اعضا
- جداول مقاطع نهایی
- در صورت درخواست: دفترچه محاسبات
- در صورت نیاز: فیلم آموزشی کوتاه توضیح مدل
- پشتیبانی جهت اصلاحات جزئی
- فایل نهایی Exel پروژه شامل کنترل های پروژه
ثبت سفارش و انجام مشاوره!
- آیدی روبیکا: Civil_Rise @
- آیدی ایتا : Civil_Rise @
- آیدی تلگرام :
- شماره واتساپ : ۰۹۱۲۷۱۷۰۶۵۱

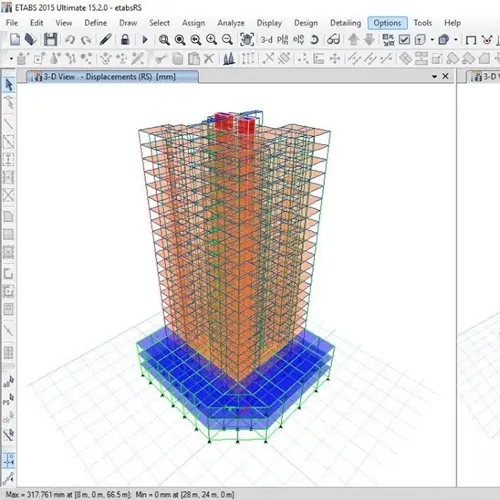

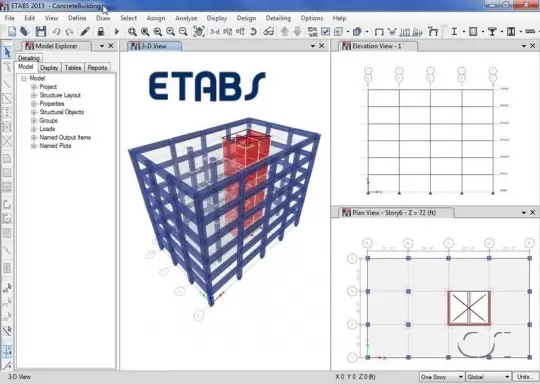

تصاویر طراحی سازه با ETABS
سوالات متداول طراحی سازه با ETABS
بله، طراحیها بر اساس آییننامههای معتبر مانند مبحث ۹، ۱۰ و استاندارد ۲۸۰۰ انجام میشود.
سازههای بتنی و فولادی شامل ساختمانهای مسکونی، اداری و تجاری.
بله، علاوه بر تحلیل و طراحی، نقشههای اجرایی سازه نیز ارائه میشود.
ثبت سفارش پروژه تحلیل و طراحی سازه های بتنی و فولادی با نرم افزار ETABS
جهت طراحی سازه با ETABS به صورت دقیق، آییننامهای و اجرایی می توانید توضیحات پروژه، اطلاعات و فایل های مورد نیاز را به پیام رسان های خارجی تلگرام و واتساپ ارسال نمایید. همچنین امکان ارسال فایل به پیام رسان های داخلی روبیکا و بله نیز وجود دارد.
