شاپ دراوینگ سازه با (Tekla) مدل سازی ساخت پذیر و اجرایی دقیق
در پروژههای حرفهای، شاپ دراوینگ صرفاً یک نقشه دوبعدی نیست؛ بلکه باید بر اساس یک مدل سهبعدی ساختپذیر تهیه شود. در خدمات شاپ دراوینگ با Tekla Structures تمرکز ما بر ایجاد مدل دقیق سازه در محیط ساخت (Fabrication Model) و استخراج نقشههای اجرایی قابل استفاده در کارگاه و کارخانه ساخت است. Tekla این امکان را میدهد که قبل از اجرا، تمامی اتصالات، تداخلها و جزئیات ساخت بررسی شود و خطاهای کارگاهی به حداقل برسد.
خدمات شاپ دراوینگ با Tekla شامل چه مواردی است؟
مدلسازی کامل سازه فولادی (Fabrication Modeling)
- مدلسازی دقیق ستونها و تیرها
- مدلسازی مهاربندها
- مدلسازی اتصالات پیچ و مهرهای
- مدلسازی اتصالات جوشی
- مدلسازی ورقهای تقویتی
- مدلسازی بیسپلیت و انکربولت
- تعریف پیچها با کلاس مقاومتی
- تعریف جوشها با مشخصات اجرایی
- اعمال تلرانس ساخت
استخراج نقشههای ساخت (Assembly & Single Part Drawings)
- نقشه تکقطعه (Single Part)
- نقشه مونتاژ (Assembly Drawing)
- نقشه نصب در سایت (GA Drawing)
- دیتیل اتصالات
- جدول پیچ و مهره
- جدول وزن قطعات
تهیه لیستوفر و گزارشات ساخت
- لیست برش قطعات فولادی
- جدول وزن نهایی سازه
- گزارش پیچها
- گزارش جوشها
- فایل CNC برای دستگاههای برش (در صورت نیاز پروژه صنعتی)
شاپ دراوینگ سازه بتنی (در صورت نیاز)
- مدلسازی آرماتور در Tekla
- تعریف میلگردها به صورت سهبعدی
- کنترل تراکم آرماتور
- استخراج لیستوفر میلگرد
- دیتیل آرماتوربندی تیر، ستون و فونداسیون
روند تهیه شاپ دراوینگ با (Tekla)
دریافت مدارک طراحی
- نقشههای سازه
- فایل ETABS
- فایل SAFE (در صورت وجود)
- نقشههای معماری
- اصلاحات کارگاهی
در این مرحله، تطابق طراحی و اجرا بررسی میشود.

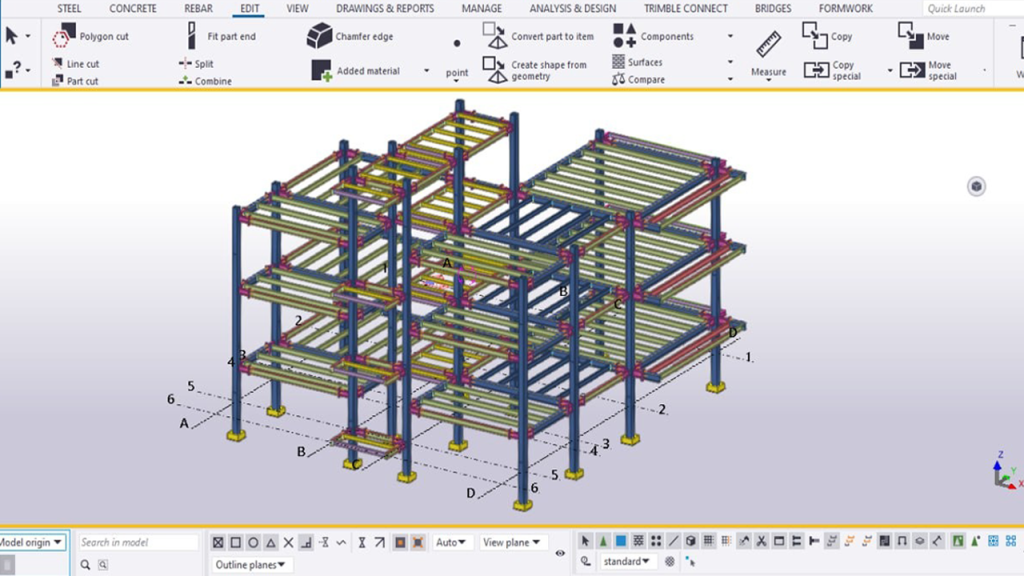

ساخت مدل سهبعدی دقیق سازه
در محیط Tekla:
- تعریف Grid و Level
- مدلسازی اعضای اصلی
- تعریف نوع مقاطع
- مدلسازی کامل اتصالات
- تعریف پیچها و جوشها
- اعمال استاندارد ساخت
مدل ایجادشده، دقیقاً مشابه سازهای است که قرار است ساخته شود.
کنترل تداخلها (Clash Check)
- بررسی برخورد قطعات
- بررسی تداخل پیچها
- بررسی فضای نصب
- بررسی دسترسی برای جوشکاری
این مرحله باعث جلوگیری از خطاهای کارگاهی میشود.
تولید نقشههای اجرایی
پس از تأیید مدل:
- تولید نقشههای GA
- تولید نقشههای مونتاژ
- تولید نقشه تکقطعه
- درج ابعاد دقیق ساخت
- درج شماره قطعه
تمام نقشهها به صورت اتوماتیک از مدل استخراج میشود.
تهیه لیستوفر و گزارشات مالی
- استخراج وزن کل سازه
- استخراج وزن هر قطعه
- جدول برش
- جدول پیچ و مهره
- آمادهسازی برای برآورد هزینه ساخت
اصلاحات کارگاهی (در صورت نیاز)
در صورت اعمال تغییر در سایت:
- اصلاح مدل
- آپدیت خودکار نقشهها
- جلوگیری از ناهماهنگی بین نقشه و اجرا
مزیت استفاده از Tekla در شاپ دراوینگ
- مدل ساختپذیر واقعی
- کاهش خطای انسانی
- استخراج اتوماتیک نقشهها
- هماهنگی کامل بین مدل و نقشه
- مناسب پروژههای صنعتی و اسکلت فلزی سنگین
- امکان خروجی برای دستگاههای CNC
سوالی دارید با ما تماس بگیرید؟
همیشه آماده مشاوره و راهنمایی شما هستیم.
تحویل نهایی پروژه شاپ دراوینگ
کارشناسان گروه سیویل رایز از ابتدا تا انتهای پروژه در کنار شما خواهند بود و با دادن مشاوره های هدفمند خیالتان را از بابت انجام صحیح پروژه راحت خواهد کرد.
- فایل Tekla (مدل کامل)
- نقشههای DWG
- فایل PDF شیتبندیشده
- لیستوفر قطعات
- جدول وزن نهایی
- در صورت نیاز: گزارش پیچ و جوش
- پشتیبانی اصلاحات اجرایی
